数码喷墨印花技术的工作原理是对墨水施加外力,使其通过喷嘴喷射到织物上形成一个色点。

数码喷射印花是数字化图像的喷射技术,由数字技术控制喷嘴的喷与不喷,喷何种颜色的墨水以及在XY方向上的移动,保证在织物表面上形成所要求的图像和颜色。

数码印花一个重要的技术指标为分辨率(简称dpi),即指每英寸内的点数。在喷墨印花时,不同的基布对分辨率的要求也不同。


一般情况下dpi为180～360时,图像已清晰。对很精细的图像dpi达到360～720即可。

分辨率提高后对喷嘴的喷射频率、定向精度的要求更高。染者无疆的数码印花专区也总结过一些关于数码印花分辨率的讨论。

喷射印花的原理:

1.连续喷射式CIJ(continuousInkJet)

连续喷射式原理是通过对印墨施以高频震荡压力,使印墨从喷嘴中喷出形成均匀连续的微滴流。在喷嘴处设有一个与图形光电转换信号同步变化的电场。

喷出的液滴在充电电场中有选择地带电,当液滴流继续通过偏转电场时,带电的液滴在电场的作用下偏转,不带电的液滴继续保持直线飞行状态。

直线飞行的液滴不能到达待印基质而被集液器回收。带电的液滴喷射到待印基质上。

2.按需要喷射式DOD(DroponDemand)

按需喷射式喷印系统的工作原理是当需要印花时,系统对喷嘴内的色墨施加高频机械力、电磁式热冲击,使之形成微小的液滴从喷嘴喷出,由计算机控制喷射到设定的花纹处。

按需喷射式应用广的是热喷墨技术,它是依靠热脉动产生墨滴,由计算机控制一根加热电阻丝到规定温度,致使印墨汽化(雾)以后从喷嘴喷出。

另一种DOD技术是压电式喷射系统,即由计算机控制在压电材料上强加一个电位,使压电材料在电场方向产生压缩,在垂直方向产生膨胀,从而使印墨喷出。

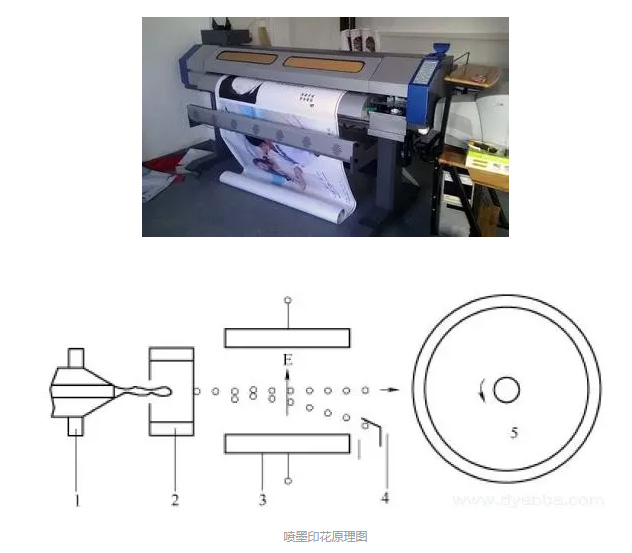

喷墨印花原理图

1—喷嘴2—调制器3—高压偏转板4—流入贮槽5—滚筒

喷墨印花不仅要求高精度的喷嘴技术,高精密的控制技术,同时,要求具有高纯度、高浓度、高牢度、高稳定性的墨水与之匹配,才有使用价值。LZ41QH2V
